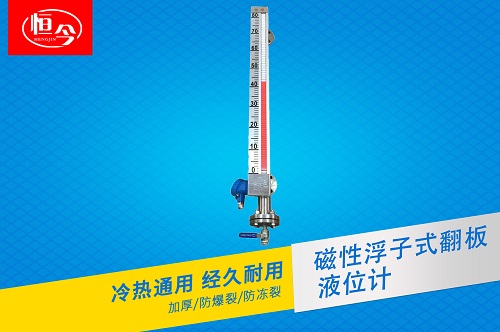

工業測量中磁翻轉板液位計是液位計中一種典型的測量?jī)x器。其形式有多種，根據不同的安裝方式，主要分為側邊裝和頂裝兩種形式。其中，頂部安裝方式的磁翻轉板液位計尤為較為常見，它適用于地下儲罐，或不適合側孔或側安裝空間有限的容器液位測量。一般情況下，標準的上置磁翻轉板液位計由浮筒管、工藝連接法蘭、保護管、浮子和液位指示器組成。適用于一般腐蝕性較弱的液體的測量。但是，由于測量介質的多樣性，需要對高腐蝕性介質的頂部安裝的磁性翻轉板進行測量。為此，本文介紹了一種頂裝式磁翻轉板液位計——頂裝防腐磁翻轉板液位計的結構。
對于某些含有強腐蝕性液體的容器，應內襯耐腐蝕的磁性板液位計。一般來說，帶有耐腐蝕的磁性翻轉板襯的液位計與標準的磁性翻轉板液位計不同。主要用于測量主浮管內襯一層防腐ptfe氟塑料管。被測腐蝕介質與鋼管隔離。目前，很多廠家在生產內襯防腐的頂部安裝了磁性翻轉板液位計，只通過四氟林管拉伸翻邊工藝連接法蘭密封面襯，然后在安裝中使用薄的四氟林墊片與法蘭進行壓合。由于四氟化管的拉伸翻邊寬度在頂部安裝過程中與大法蘭密封面的尺寸不匹配，很難完全密封，存在泄漏的風險。很明顯，在生產過程中存在一些缺陷，在連接法蘭襯層的過程中不可能不泄漏。
通過仔細分析襯氟材料的特點,選擇合適的氟材料,結構和磁性液位計創新改進,以生產高質量的磁性液位計,翻之前的產品連接法蘭尺寸太大法蘭密封面內壁,提高耐蝕性,滿足工業生產的要求測量腐蝕性液體的水平,取得了良好的效果，
